12.01.2018   Радиочастотный модуль сопряжения SKY66112 - 11 FEM

Модуль SKY66112-11 FEM обеспечивает беспроводное соединение с использованием стандартов ZigBee, Thread и Bluetooth®, включая Bluetooth 5.В сочетании с платформой System on Chip (SoC) применение модуля позволяет эффективно решать вопросы технологии Internet Things (Интернет вещей), продлевать срок разрядки батарей и аккумуляторов, увеличивать дальность связи.



Модуль SKY66112-11 имеет встроенный усилитель, поднимающий сигнал до 21 дБм, устраняя тем самым необходимость в дальнейшем усилении передающей стороны. Устройство способно обрабатывать сигналы с уровнем входной мощности ВЧ до +15 дБм. Это позволяет приемнику функционировать в присутствии мощных, находящихся рядом точек доступа Wi-Fi®, что, вероятно, будет распространенным сценарием во многих средах IoT. Модуль питается напряжением + 1,2 В до + 3,6 В постоянного тока, что позволяет его применять в устройствах с батарейным питанием. Модуль SKEM66112-11 FEM поставляется в компактном 22-контактном корпусе Multi-Chip Module (MCM) с размерами 3,5 мм x 3,0 мм и идеально подходит для конструкций с ограниченным пространством.



Технические данные SKEM66112-11(PDF, ENG)



Модуль доступен для заказа. Цену и срок поставки уточняйте по телефону или электронной почтой.



Характеристики



  • Встроенный усилитель мощности с выходной мощностью +21дБм
  • Встроенный низкошумящий усилитель с номинальным коэффициентом шума 2дБ и сквозной режим (Bypass)
  • Встроенный антенный переключатель для всех режимов
  • Односторонний интерфейс при приеме-передаче
  • Быстрое переключение on/off: < 800нс
  • Диапазон частот 2400МГц – 2500МГц
  • Номинальный коэффициент усиления приемника 11дБ
  • Типовой уровень шума на приемнике 90дБ
  • Коэффициент усиления передатчика 22дБ
  • Генерируемая мощность 21дБм
  • Диапазон питающих напряжений постоянного тока 1.8V to 3.6V
  • Ток потребления в дежурном режиме - < 1μA
  • Внешний резистор смещения не требуется
  • Миниатюрный корпус Small MCM с размерами (22-пин, 3.5мм x 3.0мм x 1.0мм)
  • Содержание металлов: NiPdAu-plated (MSL3, 260°C per JEDEC-J-STD-020)



Применение



  • В домашних приложениях
  • «Умные» термостаты
  • Портативные электронные устройства
  • Устройства «Интернета вещей»
  • «Умное» освещение
  • Датчики
  • Расширение рабочей зоны

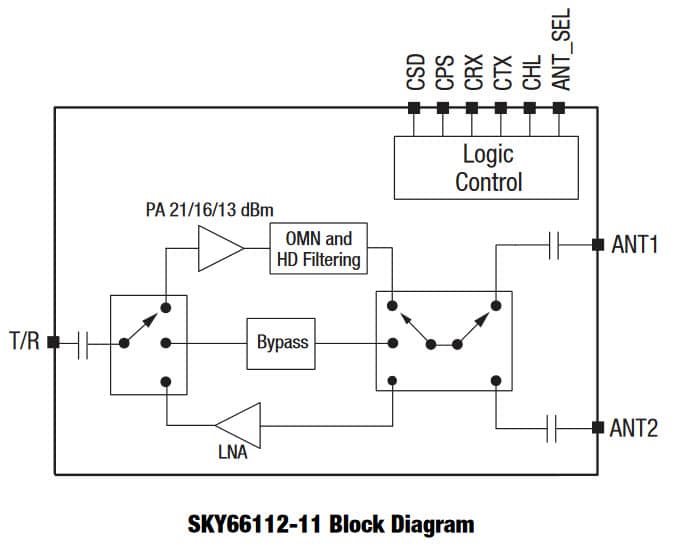

Блок-схема радиочастотного модуля сопряжения SKY66112-11
