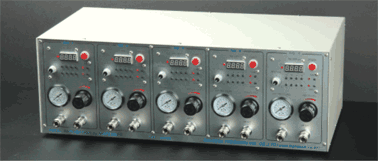

TAD–5000V – Цифровой 5-канальный пневматический дозатор для управления дозирующими клапанами





Цифровой дозатор TAD–5000V представляет собой 5 раздельно управляемых контроллеров, расположенных в одном корпусе. Этот дозатор обеспечивает быстрое открытие и закрытие клапана, чем обеспечивает повышенную точность и повторяемость процесса дозирования на уровне 3%, что значительно повышает качество дозирования материалов по сравнению с дозированием из шприцев и картриджей, точность дозирования из которых составляет 20%. Этот дозатор разработан и выпускается в двух модификациях:
  • TAD-5000V-R – для работы в составе дозирующего робота.
  • TAD-5000V-M – для ручного управления.
При ручном управлении, этот дозатор позволяет сэкономить площадь на рабочем месте, а также наносить 5 различных материала, например, флюс-гель и паяльную пастуклейсмазку и временную паяльную маску.
Каждый из контроллеров дозатора TAD-5000V оснащён 4-разрядным 7-сегментным светодиодным индикатором времени дозирования. Данный дозатор имеет в 3 режима работы:
1) Ручной – продолжительность дозирования определяется оператором, при этом на индикаторе отображается время дозирования каждой дозы.
2) Временной – продолжительность дозирования определяется предустановленным временем дозирования.
3) Циклический – является последовательностью доз, длительность которых ограничена предустановленным значением таймера, и промежутков между дозами (паузами). Длительность паузы устанавливается аналоговым регулятором, который также снабжён переключателем для включения и отключения возможности устанавливать паузу
Эти свойства позволяют использовать дозатор TAD-5000V в качестве отдельностоящей полуавтоматизированной системой дозирования таких материалов, как:  паяльная пастафлюс-гельсмазкиклеитеплопроводящие материалы, смолы, масла, компаунды и другие вязкие материалы.

Свойства

• Микропроцессорное управление
• Нанесение непрерывное и дозированное.
• Наличие вакуумной отсечки предотвращает разбрызгивание наносимого материала.
• Регулятор глубины вакуума.
• Регулятор давления.
• Индикатор давления.
• Интерфейс с цифровым светодиодным индикатором.
• 3 режима работы – ручной, временной и циклический.
• Функция запоминания последнего установленного времени дозирования.
• Два способа управления:  педальный переключательручной переключатель.
• Широкий ассортимент аксессуаров.

Параметры цифрового пневматического дозатора TAD–5000V

Параметр Значение
Время дозирования, с 0,01 – 99,99
Интервал дозирования, с 0,01 – 5,99
Дозирующее давление, кгс/см2 0 – 10
Потребляемая мощность, Вт 160
Напряжение питания 220 В 50 Гц

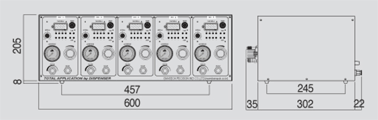

Габариты (Ш × Г × В), мм 600 × 302 × 205
Вес, кг 13,5


Комплект поставки:

Наименование Описание Количество, шт.
TAD–5000V Цифровой пневматический дозатор 1
BS-F3 Ножной переключатель для дозаторов 1
  Двойной шланг для подключения дозирующего аэрозольного клапана 1


Информация для заказа

№ для заказа Рабочее давление Описание
TAD–5000V-R 0 – 10 Цифровой 5-канальный пневматический дозатор для роботов
TAD–5000V-M 0 – 10 Цифровой 5-канальный пневматический дозатор для ручной работы
